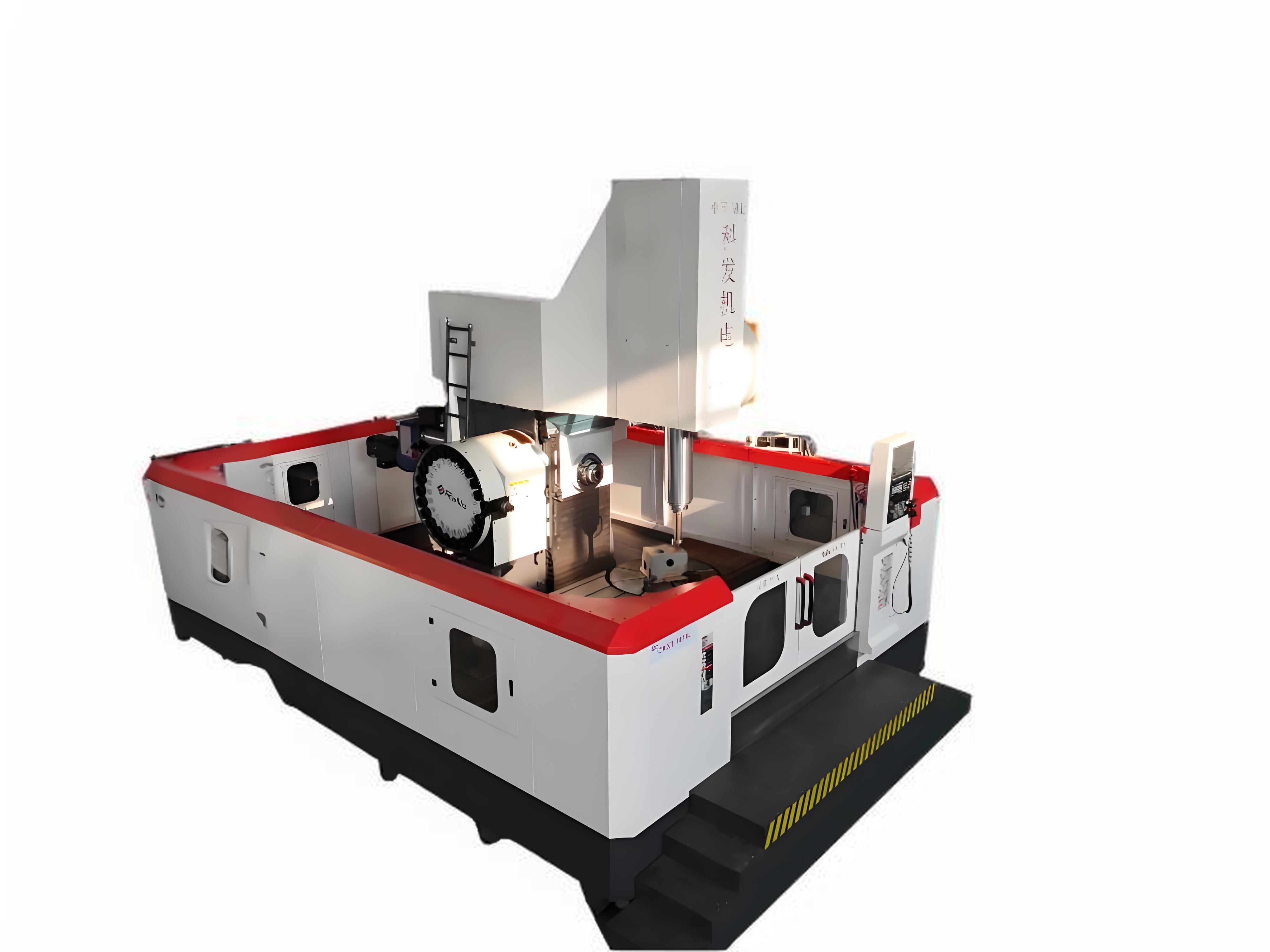

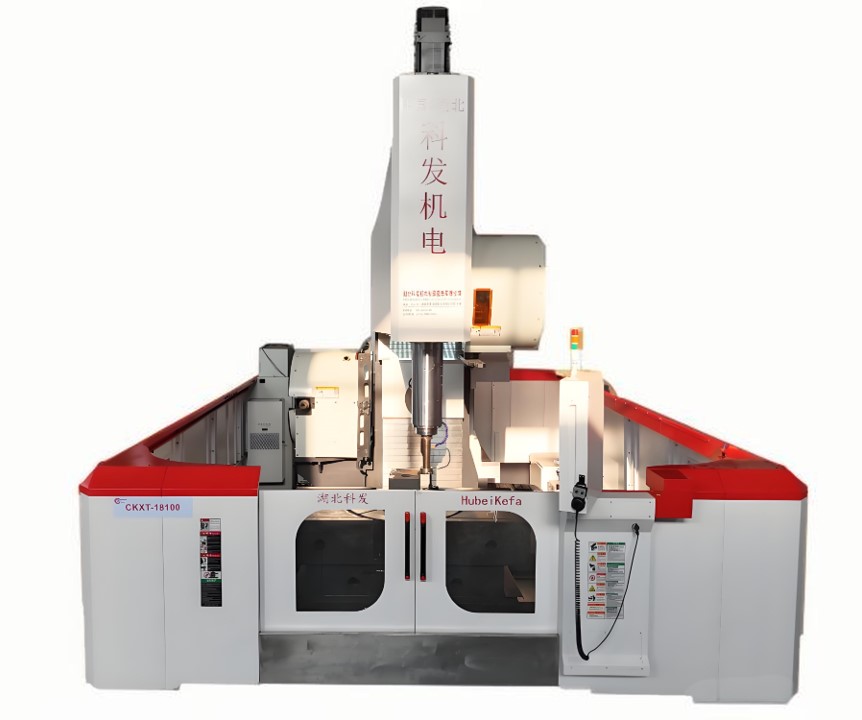

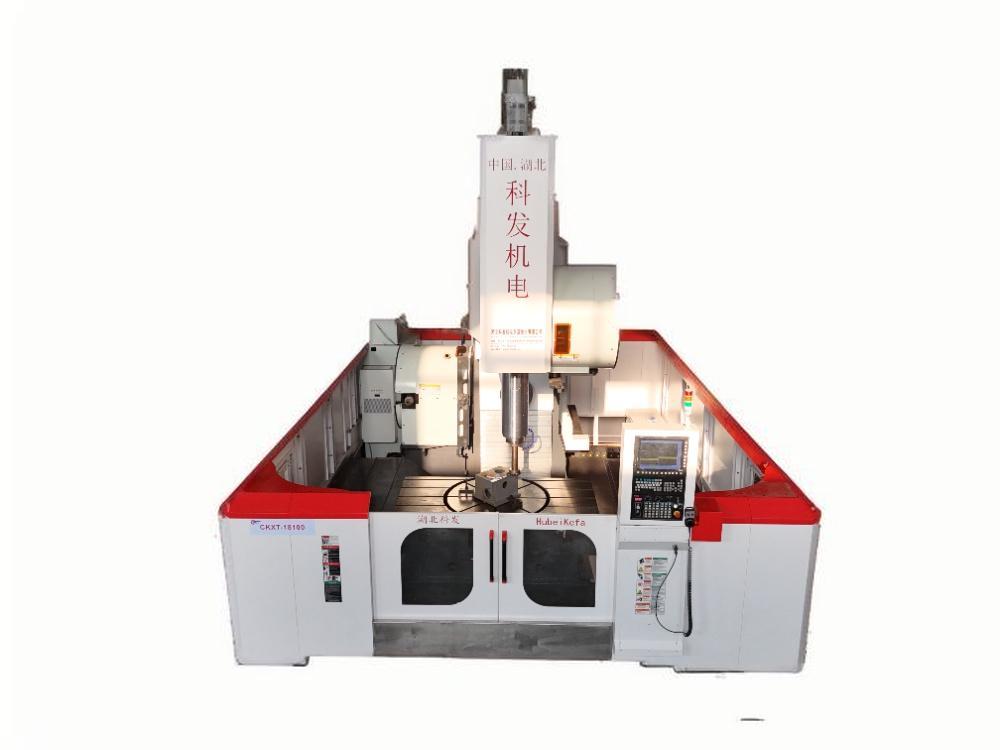

立臥車銑復合加工中心（CKXT一1800）

立即咨詢

返回產品

產品詳細

立臥車銑復合加工中心基本參數

項目	規格	單位	機型
項目	規格	單位	CKXT-18100	CKXT-28100	CKXT-38100	CKXT-48100S
行程	X軸行程	mm	1800	2800	3800	4800
	Y1軸行程	mm	1000	1000	1000	1000
	Y2軸行程	mm	800	800	800	800
	Z1軸行程	mm	1200	1200	1200	1200
	Z2軸行程	mm	1000	1000	1000	1000
	導軌型式	/	線軌	線軌	線軌	線軌
工作臺	工作臺尺寸	mm	1200X2200	1200X2600	1200X3200	1200X2200 雙工作臺,X軸方向5100
	工作臺承重	t	4	4	4	6
	轉臺直徑	mm	1200	1200	1200	1200
	轉臺電機	kw	27	27	27	27X2
	轉臺轉速	r/min	5-120無級調速	5-120無級調速	5-120無級調速	5-120無級調速
	轉臺分度	deg	360°(±0.001°)	360°(±0.001°)	360°(±0.001°)	360°(±0.001°)
	轉臺T型槽	no/mm	8-22X45°	8-22X45°	8-22X45°	8-22X45°
	工作臺T型槽	no/mm	7-22X160	7-22X160	7-22X160	7-22X160
主軸	主軸錐度	type	BT50	BT50	BT50	BT50
	主軸轉速	r/min	10-3500	10-3500	10-3500	10-3500
	主軸傳動方式	/	直聯式	直聯式	直聯式	直聯式
換刀裝置	換刀方式	/	圓盤式	圓盤式	圓盤式	圓盤式
	刀柄規格	type	BT50	BT50	BT50	BT50
	刀庫容量	tools	24	24	24	24
電機	主軸電機	kw	22X2	22X2	22X2	22X2
電機	伺服電機X/Y1/Y2/Z1/Z2	kw	8/7.5/8/8/8	8/7.5/8/8/8	8/7.5/8/8/8	8/7.5/8/8/8
精度標準	定位精度	mm	0.010/0.010/0.010	0.010/0.010/0.010	0.010/0.010/0.010	0.010/0.010/0.010
精度標準	重復精度	mm	0.005/0.005/0.005	0.005/0.005/0.005	0.005/0.005/0.005	0.005/0.005/0.005
機床尺寸	長/寬/高	mm	5420X6630X2000	6420X6630X2000	7500X7380X2800	8500X7380X2800
機床尺寸	機床重量	t	22	24	26	32
加工工件	最大車削直徑	mm	2000	2000	2000	2400
	最大工件高度	mm	1200	1200	1200	1200
	最大加工長度	mm	1800	2800	3800	4800
